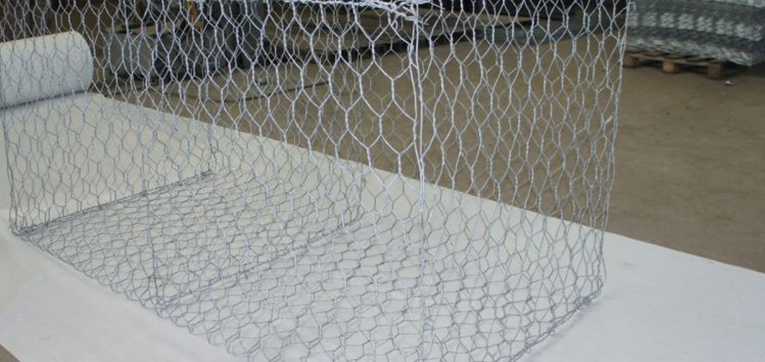

Коробчатые конструкции с диафрагмой и армирующей панелью (АД)

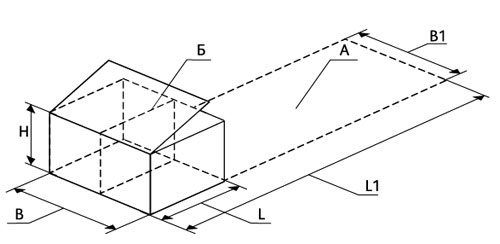

Основные размеры:

А – армирующая панель из металлической сетки двойного кручения;
Б – диафрагма из металлической сетки двойного кручения.

*Коробчатые ГСИ с армирующей панелью изготавливают
из сетки № 80 из проволоки диаметром 2,7 мм; 3,0 мм; 2,7/3,7 мм.

Предельные отклонения линейных размеров конструкций должны
быть не более ±5%, высоты многоячеистых конструкций – не более ±10%.
