Каталог / Габионные конструкции / Габионы из сварной сетки (сварные габионы)

Габионы из сварной сетки
(сварные габионы)

Габионы из сварной сетки

Изготавливаются из низкоуглеродистой проволоки термически необработанной горячеоцинкованной по ГОСТ 3282-74 в соответствии с ТУ 5262-001-97495310-2011.

Конструкцию собирают на месте монтажа из сварных карт с ячейкой 50х50, 50х100, 50х200 и 100х100 мм с диаметром прутков 4,0-6,0 мм после их порезки на необходимые размеры. Возможно зготовление усиленных карт со сдвоенными горизонтальными прутками триплетир).

Крепление карт осуществляется спиралями 10х500 или 10х1000 мм из оцинкованной проволоки Ø3,0 мм, либо оцинкованными зажимами типа SIMPLEX.

Габионы из сварной сетки - схема
Наименование Длина, м Ширина, м Высота, м Вес*, кг
Короба с базовой ячейкой карты 50х50 мм Ø4,0 мм Ø5,0 мм
Св.Г-0,5х0,5х0,5-50х50-Ц4 (Ц5) 0,5 0,5 0,5 7,1 10,6
Св.Г-1,0х0,5х0,5-50х50-Ц4 (Ц5) 1,0 0,5 0,5 10,8 16,7
Св.Г-1,0х1,0х0,5-50х50-Ц4 (Ц5) 1,0 1,0 0,5 17,1 26,3
Св.Г-1,0х1,0х1,0-50х50-Ц4 (Ц5) 1,0 1,0 1,0 26,1 39,1
Св.Г-2,0х0,5х0,5-50х50-Ц4 (Ц5) 2,0 0,5 0,5 20,7 31,0
Св.Г-2,0х1,0х0,5-50х50-Ц4 (Ц5) 2,0 1,0 0,5 31,6 48,2
Св.Г-2,0х1,0х1,0-50х50-Ц4 (Ц5) 2,0 1,0 1,0 47,5 70,6
Св.Г-3,0х0,5х0,5-50х50-Ц4 (Ц5) 3,0 0,5 0,5 30,3 46,5
Св.Г-3,0х1,0х0,5-50х50-Ц4 (Ц5) 3,0 1,0 0,5 46,3 72,1
Короба с базовой ячейкой карты 75х75 мм Ø4,0 мм Ø5,0 мм
Св.Г-0,75х0,75х0,75-75х75-Ц5 0,75 0,75 0,75 - 16,0
Св.Г-1,5х0,75х0,75-Д-75х75-Ц5 1,5 0,75 0,75 - 29,0
*вес готового изделия рассчитан теоретически

Варианты применения:

  • укрепление грунта на террассах
    и берегах
  • защита от эрозии
  • армирование
  • подпорные стены

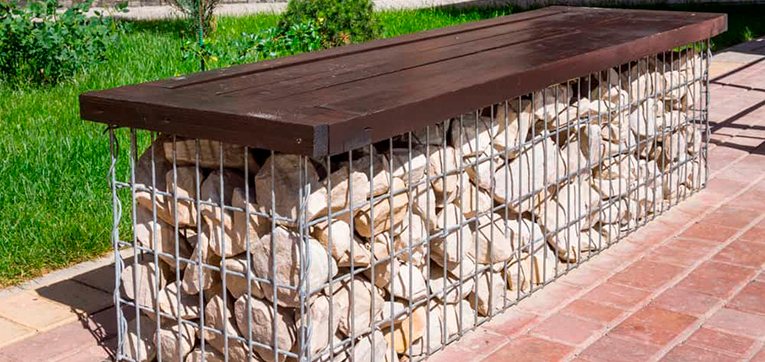

  • ландшафтный дизайн
  • строительство ограждений,забор из габионов

Свойства:

  • продолжительный срок службы
  • экономичность
  • прочность
  • коррозийная стойкость
  • водопроницаемость
  • пористость
  • экологичность

Преимущества в применении

Легкость и доступность монтажа без применения тяжелой техники, быстровозводимость по сравнению с габионами из сетки двойного кручения. Долговечность, эргономичность. Высокие дренажные свойства. Возможность сочетания и комбинирования с привычными типами укреплений, использование в эстетических целях.

В отличие от габионов из сетки двойного кручения, более высокая каркасная жесткость конструкций, обусловленная сварным методом скрепления и толщиной материала (лучше держат форму).

Для наполнения сварных габионов рекомендуется использовать гранитный щебень, бутовый камень, булыжник, гальку или кусковое цветное стекло с фракцией камня: 40÷60 мм (мелкая), 70÷150 мм (средняя) или 100÷250 мм (крупная) в зависимости от размера ячеейки карты габиона.

Сварные габионы: варианты исполнения

Габион с ячейкой 50×100 мм, проволока Ø5,0 мм (Св.Г-2,0×0,5×0,5-50×100-Ц5) Комплектующие сварных габионов изготовлены из оцинкованнойм стальной низкоуглеродистой гладкостенной проволоки. Торцы краев сетки (изготовленной в плоских картах методом точечно-контактной сварки) защищены от ржавчины антикоррозионной цинк-наполненной полиуретановой грунтовкой, применяемой в военном строительстве.

На заказ возможно изготовление сварных габионов с другими размерами по техническому заданию (или проекту) с чертежами и спецификацией Заказчика.
